Ввод в эксплуатацию бензопилы

Ввод в эксплуатацию бензопилы СКАТ.



Сборка бензопилы.

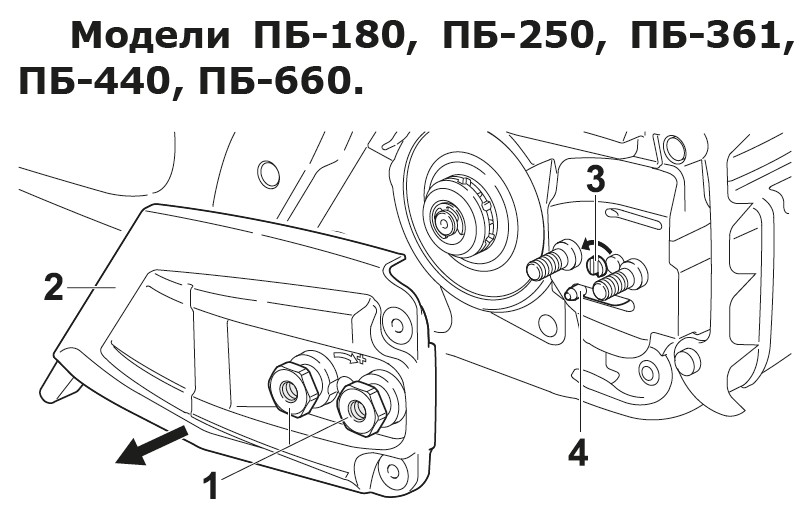

1. Открутите гайки (1) с помощью комбинированного ключа, поставляемого в комплектации. Демонтируйте крышку звездочки пильной цепи (2).

2. Установите зубчатый упор.

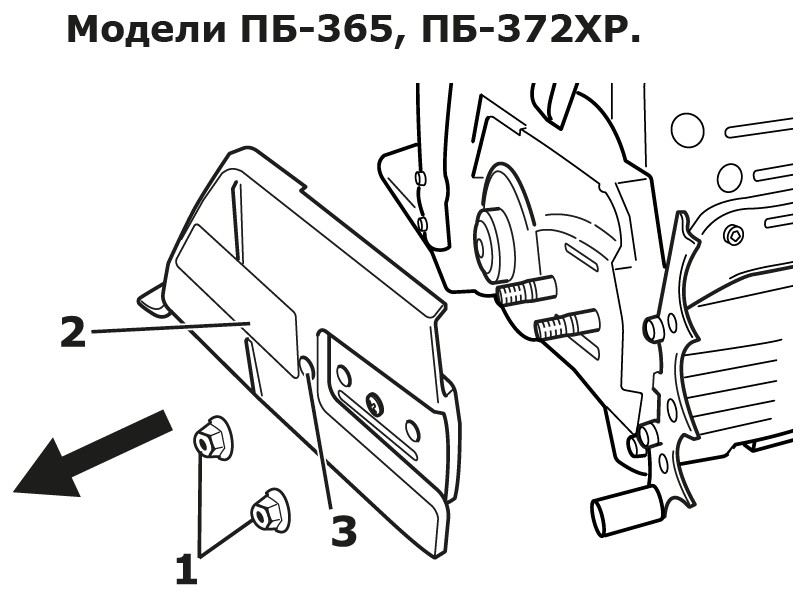

3. Винт натяжения цепи (3) вращайте против часовой стрелки, пока элемент натяжителя цепи (4) не переместится в крайнее левое положение. У моделей ПБ-365, ПБ-372ХР элемент натяжителя расположен с внутренней стороны крышки звездочки пильной цепи.

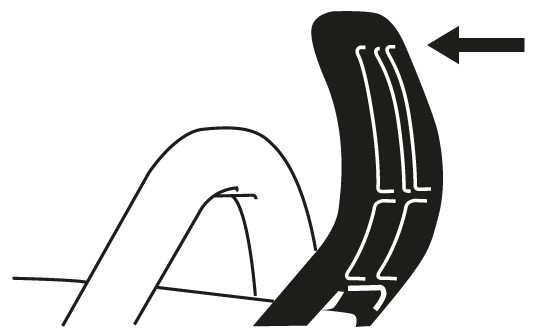

4. Разблокируйте тормоз пильной цепи: защитный щиток перед левой рукой потяните в направлении трубчатой рукоятки до слышимого защелкивания – тормоз цепи разблокирован.

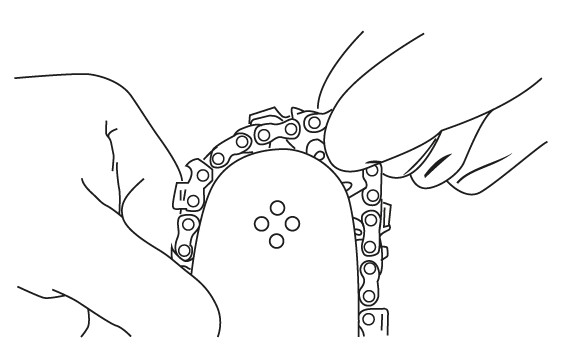

5. Установите пильную цепь на направляющую шину, начиная с ее верхушки.

Проверьте правильность направления пильной цепи. Режущий зуб на верхней части шины должен быть обращен режущей кромкой вперед.

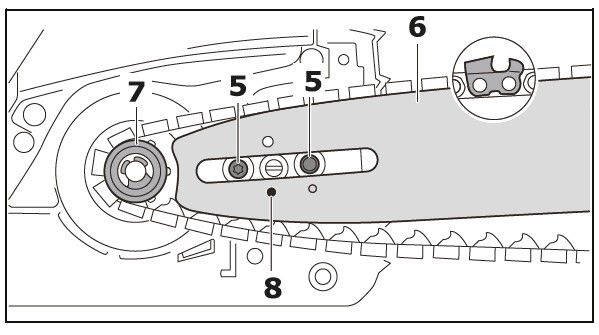

6. Установите направляющую шину (6) на шпильки (5), совместив отверстие на шине (8) и элемент натяжителя цепи. Ведущие звенья пильной цепи должны попасть в пазы ведущей звездочки (7).

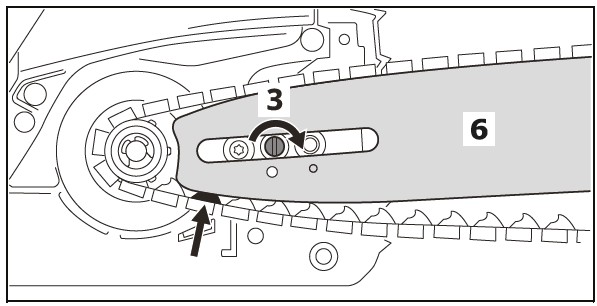

7. Винт натяжения цепи (3) поверните по часовой стрелке, пока пильная цепь не будет провисать внизу лишь немного – и выступы ведущих звеньев не войдут в паз шины. У моделей ПБ-365, ПБ-372ХР винт натяжения цепи расположен на внешней стороне крышки звездочки пильной цепи.

8. Установите крышку звездочки цепи – и слегка затяните вручную гайки (1).

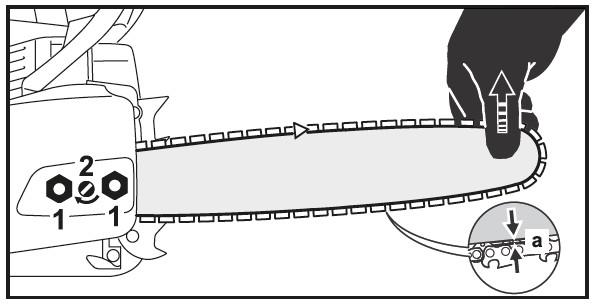

9. Приподнимите за переднюю часть шину и вращением по часовой стрелке винта (2) натяните цепь пока она не будет прилегать к нижней стороне направляющей шины.

10. Проверьте натяжение цепи. Оттяните цепь на нижней стороне шины. Расстояние (а) от нижнего края соединительного звена до края шины должно быть 2-4 мм. Проверьте ход цепи по шине. Цепь не должна стопориться и выпадать из паза шины.

11. Приподнимите направляющую шину за переднюю часть и затяните гайки.

ВНИМАНИЕ! Во время работы пильная цепь растягивается. Регулярно проверяйте натяжение цепи и при необходимости подтягивайте.

ВНИМАНИЕ! Новая пильная цепь должна подтягиваться значительно чаще, чем цепь, находящаяся длительное время в эксплуатации.

Видеоинструкция по сборке бензопилы СКАТ ПБ-180:

Приготовление топливной смеси.

Двигатель бензопилы работает на топливной смеси, в качестве которой используется смесь неэтилированного бензина марок АИ-92 и моторного масла для двухтактных двигателей в пропорции 50 к 1 (50 частей топлива к 1 части масла). Использование бензина без добавления масла приведет к немедленному выходу из строя двигателя бензопилы и отказу от всех гарантийных обязательств.

Примеры расчета пропорции бензина и масла:

Для приготовления топливной смеси используйте специальное качественное масло СКАТ для двухтактного двигателя бензопилы.
Масло для двухтактных двигателей СКАТ обеспечивает высокую степень сгорания и минимальную дымность, благодаря высокоочищенному базовому маслу и сбалансированному пакету присадок.
За счет сниженного показателя зольности обеспечивает минимальное количество отложений в камере сгорания и выпускной системе.

ВНИМАНИЕ! Наиболее часто возникающие неисправности и нечеткая работа двигателя связаны с использованием топливной смеси. Запрещается применять в двигателе топливные смеси с использованием моторного масла, предназначенного для четырехтактных двигателей или двухтактных двигателей с водяным охлаждением. Применение неподходящих видов масел может привести к перебоям в работе свечи зажигания, повышенному загрязнению выходного патрубка и залеганию поршневых колец.

Необходимый инвентарь:

- емкость с бензином АИ-92;

- емкость для топливной смеси;

- емкость мерная для масла;

- масло 2-тактное.

Приготовление топливной смеси производится в следующем порядке:

1. Подготовьте емкость для приготовления топливной смеси.

2. Залейте бензин в емкость для смеси.

3. При помощи мерной емкости отмерьте необходимое количество масла для смеси.

4. Залейте масло в емкость для смеси.

5. Тщательно перемешайте смесь в течении 30 секунд.



ВНИМАНИЕ! Готовить топливную смесь и хранить топливо следует только в герметичных канистрах.

ВНИМАНИЕ! Подготовленная топливная смесь, которая не была использована в течение 20-ти и более суток, может вызвать засорение карбюратора и нестабильную работу двигателя.

ВНИМАНИЕ! Под воздействием света, солнца, низких или высоких температур топливная смесь может быстрее оказаться непригодной.

ВНИМАНИЕ! Не храните топливную смесь в топливном баке бензопилы дольше, чем 20 суток.

Видеоинструкция по приготовлению топливной смеси:

Заправка топливом.

1. Перед заправкой топливом очистите крышку топливного бака и прилегающую к ней поверхность топливного бака, чтобы в него не попала грязь.

2. Бензопилу расположите так, чтобы крышка топливного бака была направлена вверх.

3. Открутите и уберите в сторону крышку топливного бака:

Для моделей ПБ-250, ПБ-361, ПБ-440: Поднимите вверх скобу крышки топливного бака.

Прокрутите на 1/4 оборота против часовой стрелки крышку топливного бака.

Снимите крышку топливного бака.

4. Залейте топливную смесь в бак. При заправке старайтесь не проливать топливо. Не заполнять топливный бак до краев.

5. После заправки топливной смесью надежно закрутите крышку топливного бака в последовательности обратной открытию.

Смазка пильной цепи.

Для автоматической непрерывной смазки пильной цепи и направляющей шины применяйте только специальное качественное масло для смазки цепей, – преимущественно, биологически быстро разлагающееся масло марки СКАТ.

1. Перед заправкой маслом для смазки пильной цепи очистите крышку масляного бака и прилегающую к ней поверхность бака, чтобы в него не попала грязь.

2. Бензопилу расположите так, чтобы крышка масляного бака была направлена вверх.

3. Открутите и уберите в сторону крышку масляного бака, по аналогии как это делается с крышкой топливного бака.

4. Залейте масло в бак. При заливке масло для смазки цепей не проливайте и не заполняйте бак до краев.

5. Закройте крышку масляного бака.

ВНИМАНИЕ! Пильная цепь должна всегда отбрасывать небольшое количество масла. Никогда не работайте без смазки пильной цепи! При работе пильной цепи всухую режущая гарнитура разрушается в течение короткого времени. Всегда перед началом работы контролируйте состояние и уровень смазочного масла в баке.

Бензопила готова к работе.
