Нам часто задают вопрос о качестве тока. А именно: можно ли подключать к генераторам СКАТ  приборы, чувствительные к перепадам напряжения?


За ровный и стабильный ток на выходе отвечает блок AVR. Давайте рассмотрим подробней: в каких генераторах он установлен, и что мы имеем в итоге.

Сразу исключим из разговора инверторные генераторы: они выдают ток по качеству близкий переменному току в розетках наших квартир. К ним без опасений можно подключать чувствительную электронику.

Генераторы с аналоговым устройством можно разделить на две группы по принципу возбуждения:

  • генераторы конденсаторного возбуждения (саморегулируемые генераторы) – модель УГБ‐950;
  • генераторы прямого возбуждения с блоком регулятора напряжения (AVR) – все остальные модели генераторов СКАТ.

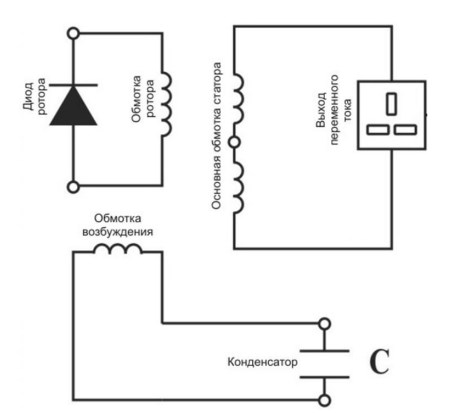

Генераторы конденсаторного возбуждения

Из чего состоят: ротор, диоды на роторе, статор, конденсатор.

Как работают. При вращении ротора внутри обмотки статора вырабатывается выходное напряжение. Конденсатор подсоединен к обмотке возбуждения. Ток, проходящий через конденсатор, индуцирует ток в обмотке ротора, определяя напряжение на выходе генератора.


Отсюда и особенность эксплуатации генераторов конденсаторного возбуждения – при резком повышении или понижении нагрузки будут наблюдаться провалы и скачки напряжения. Это – минус данного типа генераторов.

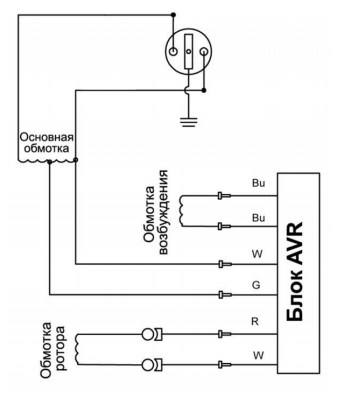

Генераторы прямого возбуждения с блоком регулятора напряжения (AVR)

Из чего состоят: ротор, блок щеток, статор, блок регулятора напряжения.

Как работают. Блок регулятора напряжения соединяется с силовой обмоткой статора, обмоткой возбуждения и контактными кольцами ротора через блок щеток.


Блок регулятора напряжения контролирует силу тока в обмотке ротора и напряжение на выходе. Напряжение силовой обмотки статора измеряется и сравнивается с базовым значением напряжения, установленным в блоке регулятора напряжения.


Если контролируемое напряжение ниже базового, то блок регулятора напряжения автоматически увеличивает ток в роторе, и выходное напряжение увеличивается.


Если контролируемое напряжение выше базового, то блок регулятора напряжения автоматически уменьшает ток в роторе, и выходное напряжение уменьшается.


Постоянный контроль над силой тока в роторе позволяет поддерживать стабильное выходное напряжение с колебаниями ± 2% при ГОСТ ± 5%.



Таким образом, все генераторы СКАТ, кроме модели УГБ‐950, держат ровное напряжение, не допуская скачков и провалов, и к ним можно подключать точную электронику.
