Эксплуатация бензопилы
Эксплуатация бензопилы СКАТ.
Элементы управления бензопилой.

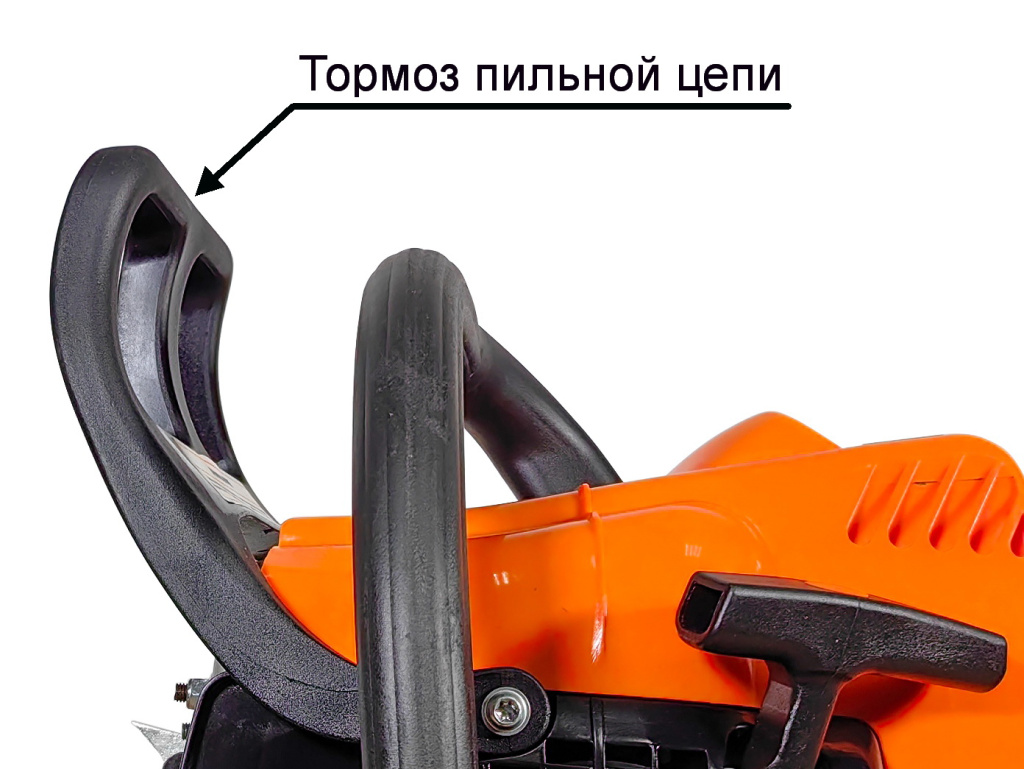

Тормоз пильной цепи.
Пильную цепь необходимо блокировать в следующих ситуациях:
– в аварийном случае;
– при пуске;
– на холостом ходу.
Защитный щиток левой рукой отталкивается в сторону верхушки шины. Или перемещается автоматически в аварийной ситуации во время обратной отдачи бензопилы. В этом случае пильная цепь блокируется.
Для разблокировки тормоза пильной цепи, потяните защитный щиток к трубчатой рукоятке.

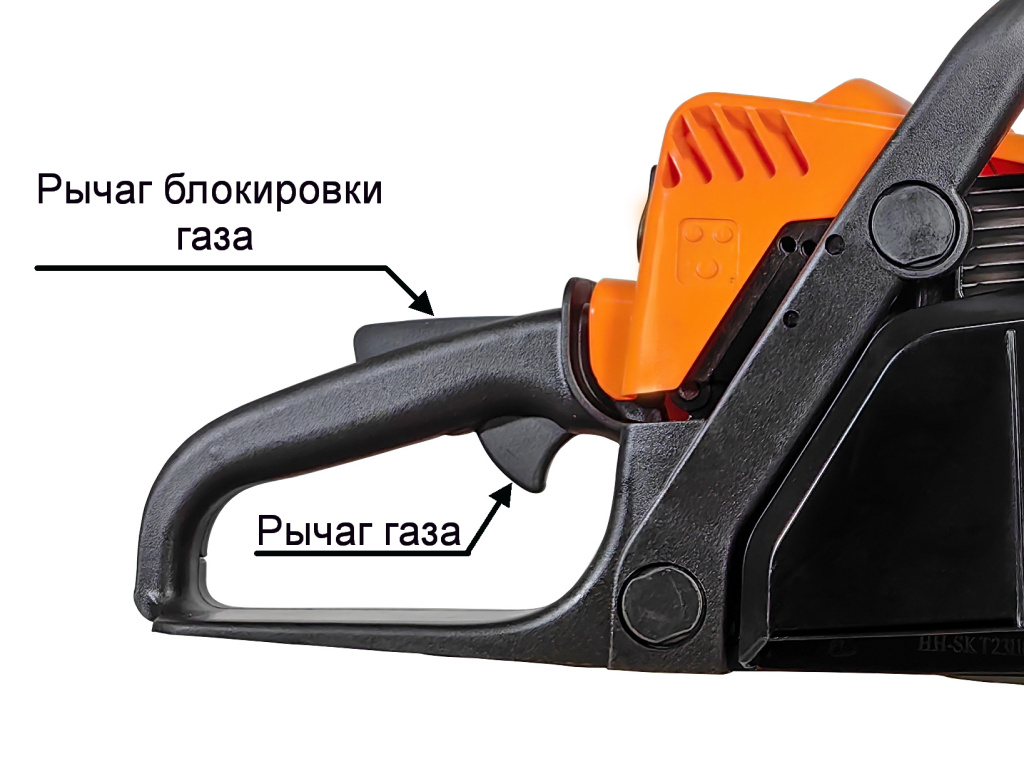

Рычаг газа. Рычаг блокировки газа.

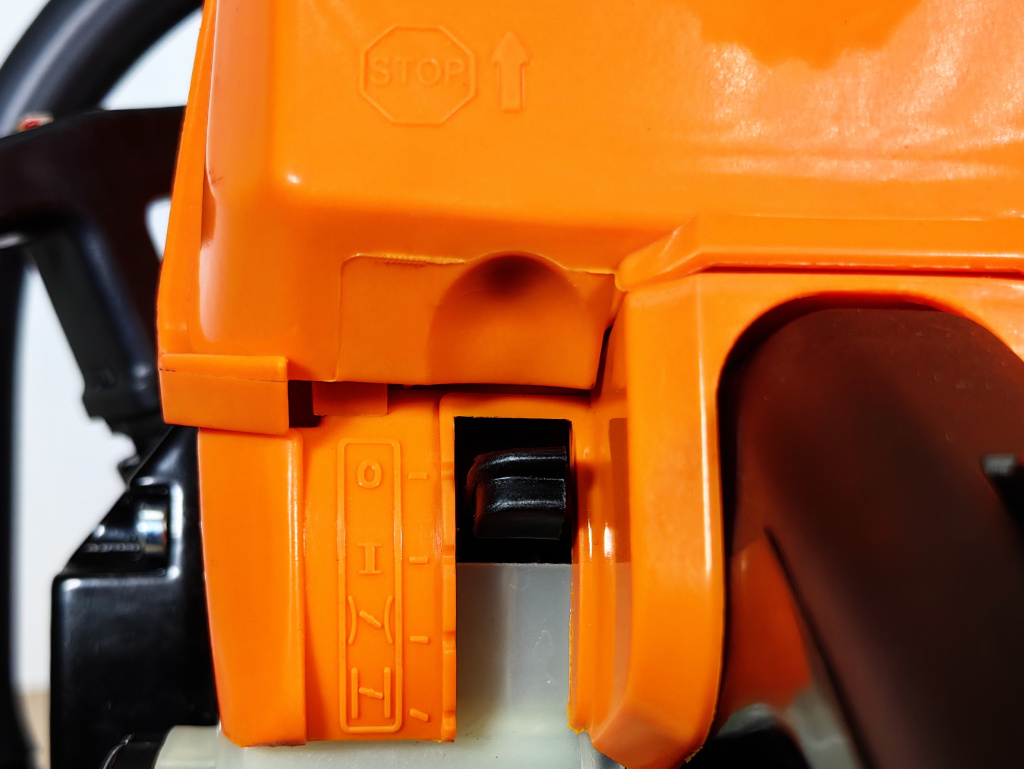

Комбинированный рычаг (модели ПБ-180, ПБ-250, ПБ-361, ПБ-440).

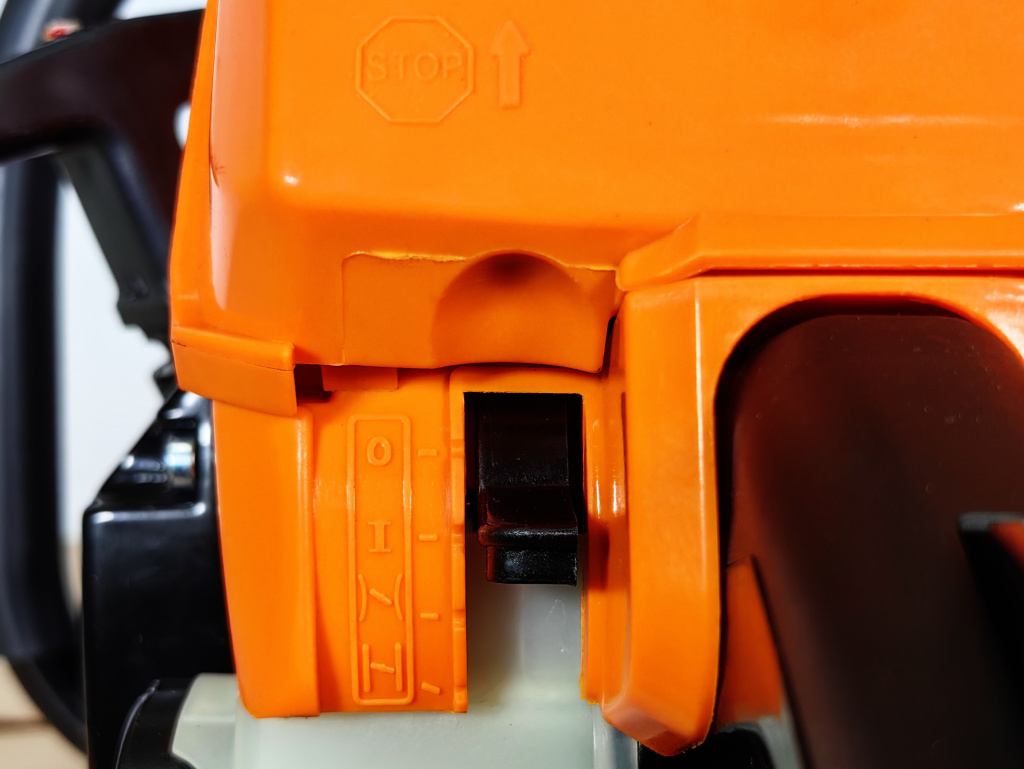

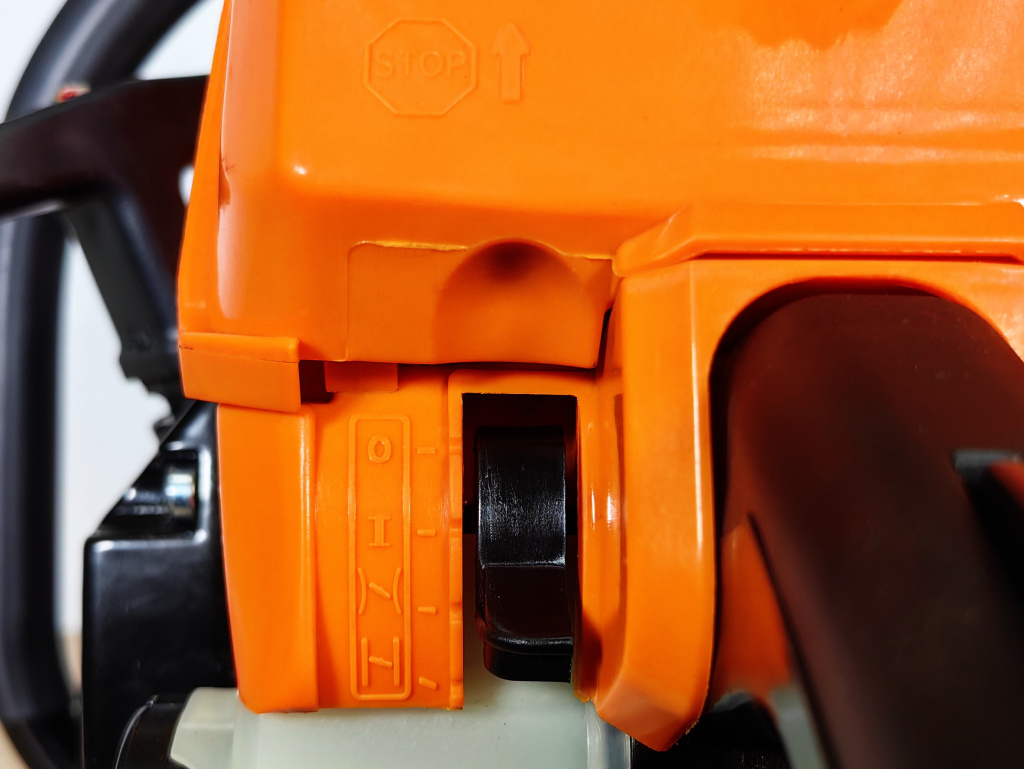

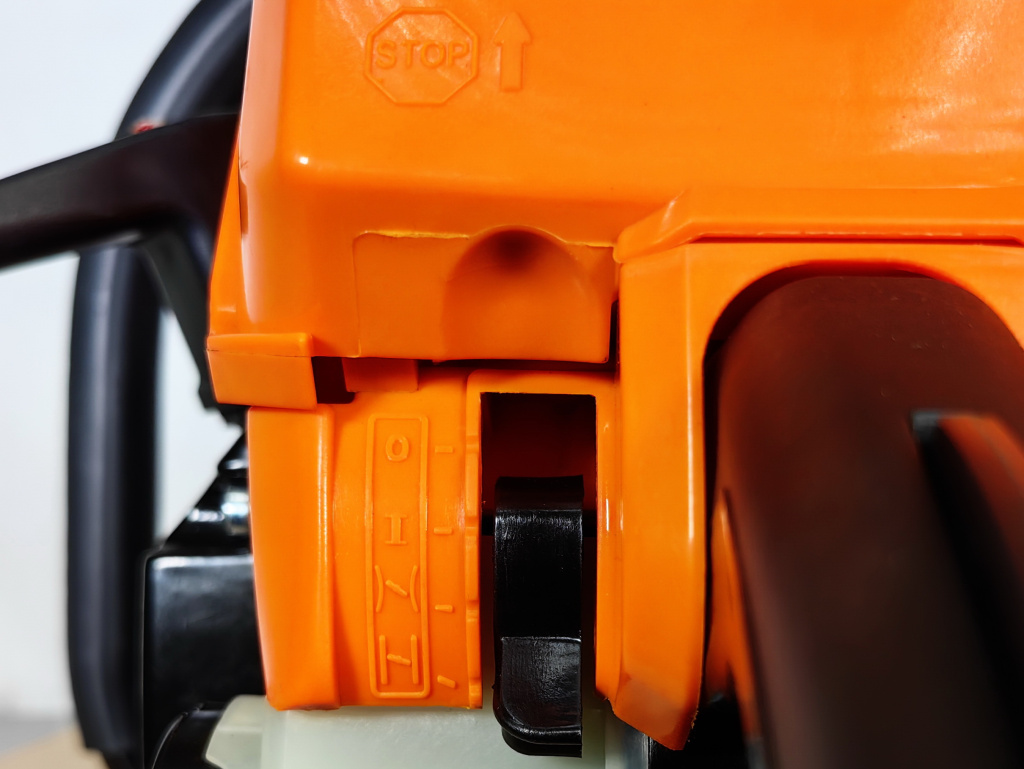

Положения комбинированного рычага:
1. Положение STOP – двигатель остановлен – зажигание выключено.
2. Рабочее положение – двигатель работает или может быть запущен.
3. Положение запуска – в этом положении запускается прогретый двигатель (воздушная заслонка открыта) – комбинированный рычаг при нажатии рычага газа автоматически перейдет в рабочее положение.
4. Положение закрытой воздушной заслонки – в этом положении запускается холодный двигатель.

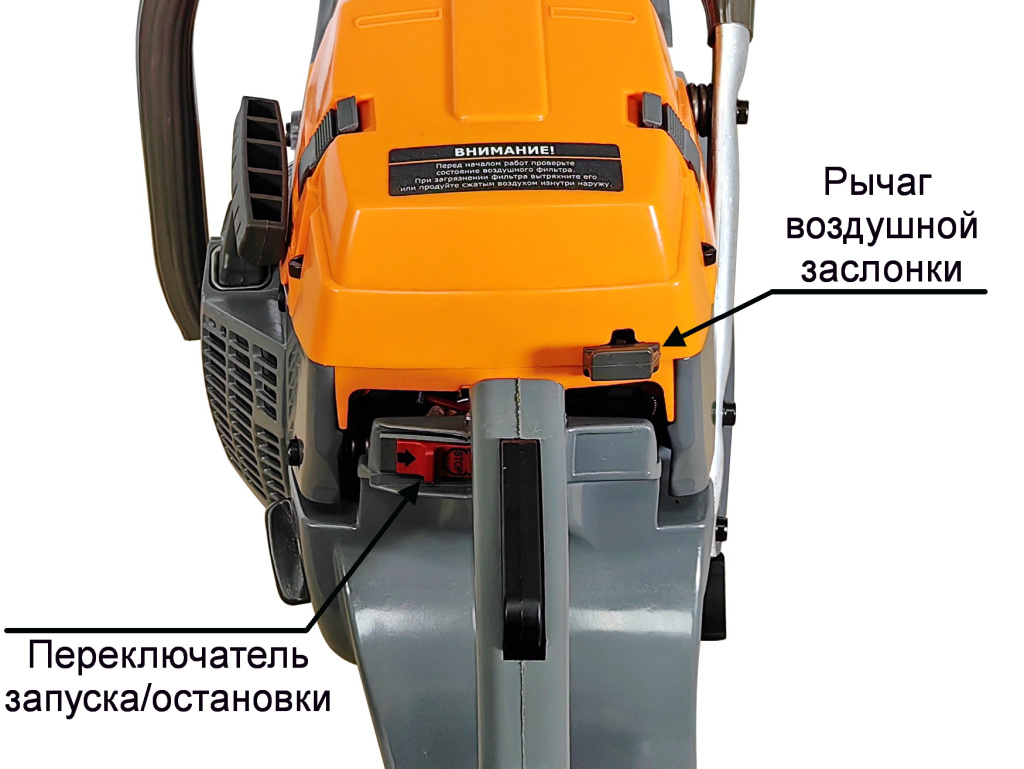

Переключатель запуска/остановки, рычаг воздушной заслонки (модели ПБ-365, ПБ-372ХР).
Переключатель запуска/остановки имеет два положения: STOP и запуск.

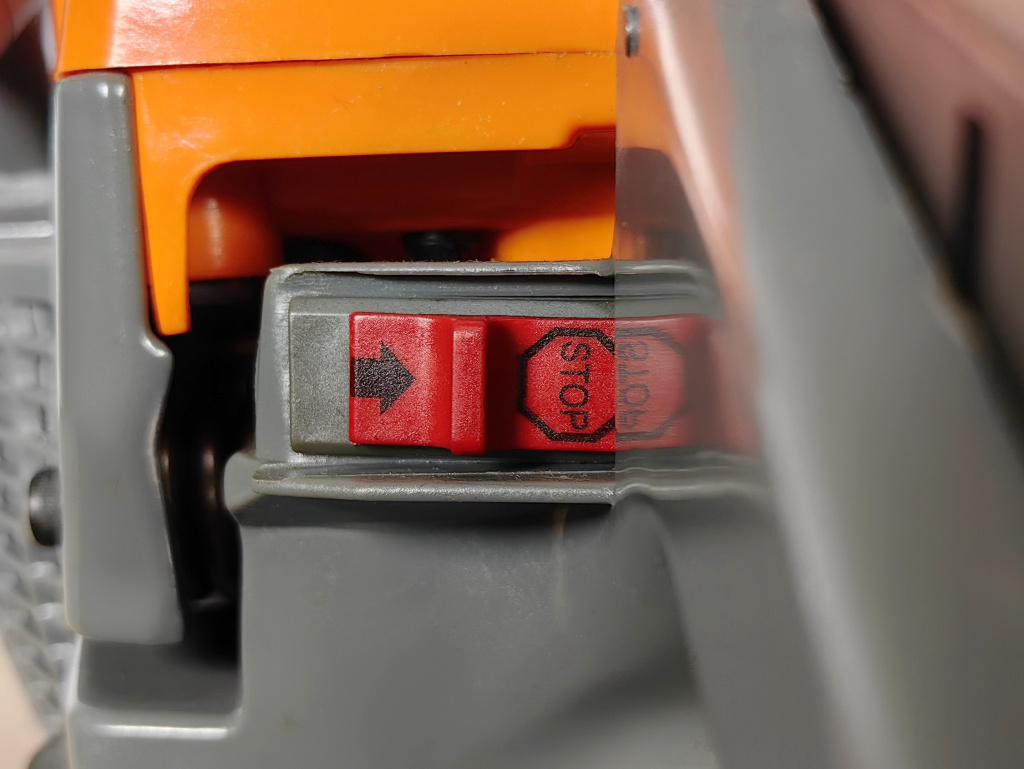

1. STOP – двигатель остановлен - зажигание выключено.

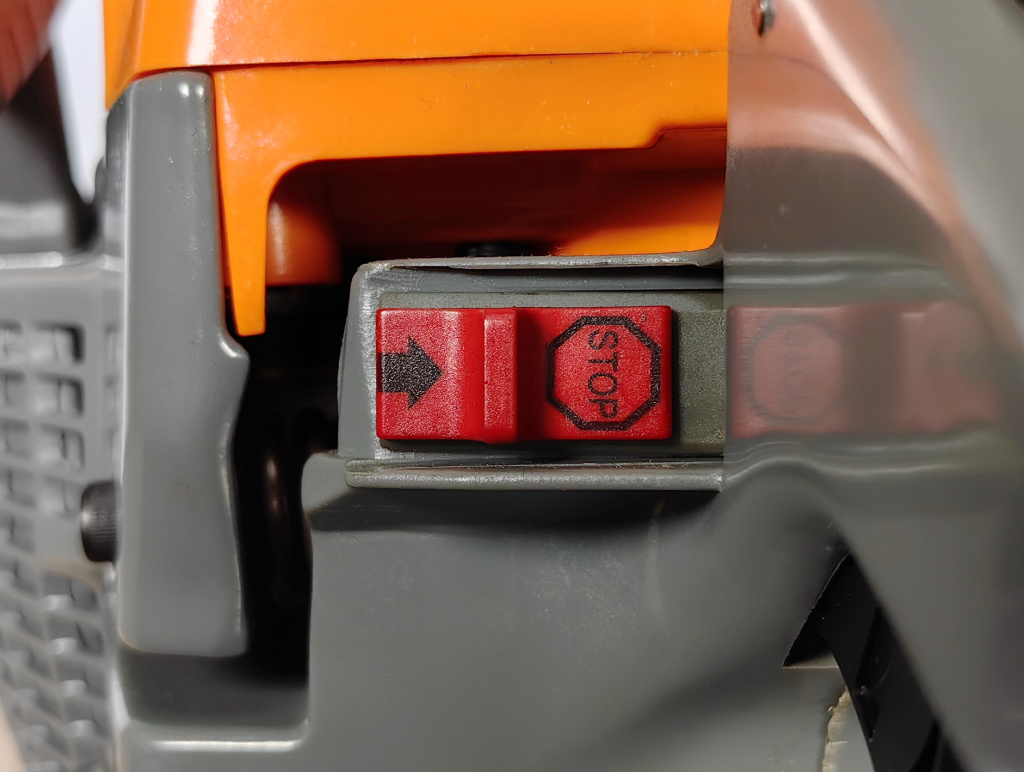

2. Запуск – двигатель работает или может быть запущен.

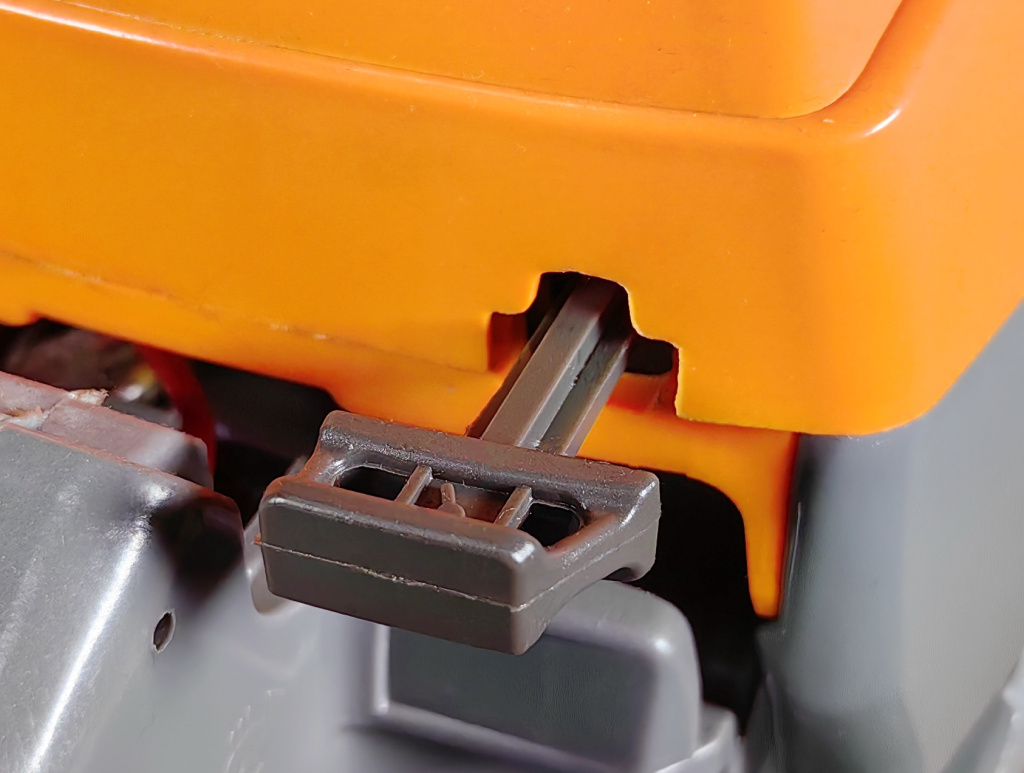

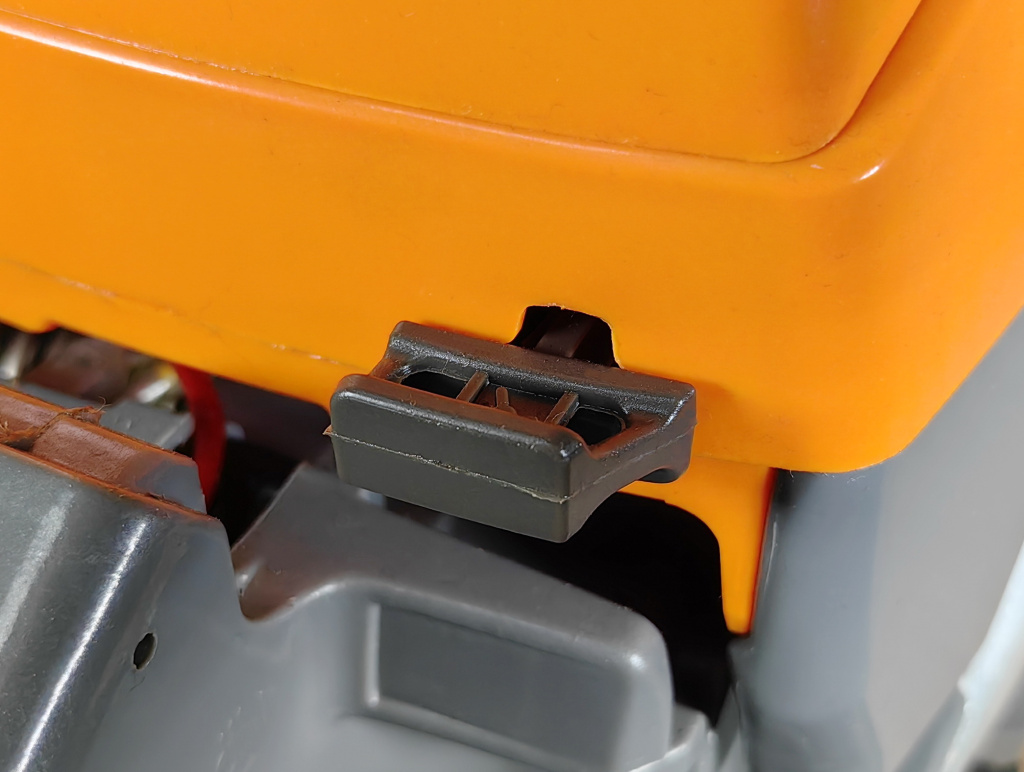

Рычаг воздушной заслонки.
1. В штатном положении рычага воздушная заслонка открыта.
Ситуации, для которых использовать положение закрытой воздушной заслонки:
– при холодном двигателе;
– если мотор после запуска при нажатии газа останавливается;
– если бак был полностью опустошен и двигатель остановился.
2. В вытянутом положении воздушная заслонка закрыта.
Ситуации, для которых использовать положение рычага – открытая воздушная заслонка:
– при прогретом двигателе (более 1 минуты работы);
– после первого зажигания;
– после вентиляции камеры сгорания, когда двигатель работал взахлеб (была залита топливом свеча зажигания).
Кнопка декомпрессионного клапана (модели ПБ-361, ПБ-365, ПБ-372ХР, ПБ-440).
Декомпрессионный клапан предназначен для облегчения пуска.
Расположение кнопки декомпрессионного клапана на моделях ПБ-361, ПБ-440.

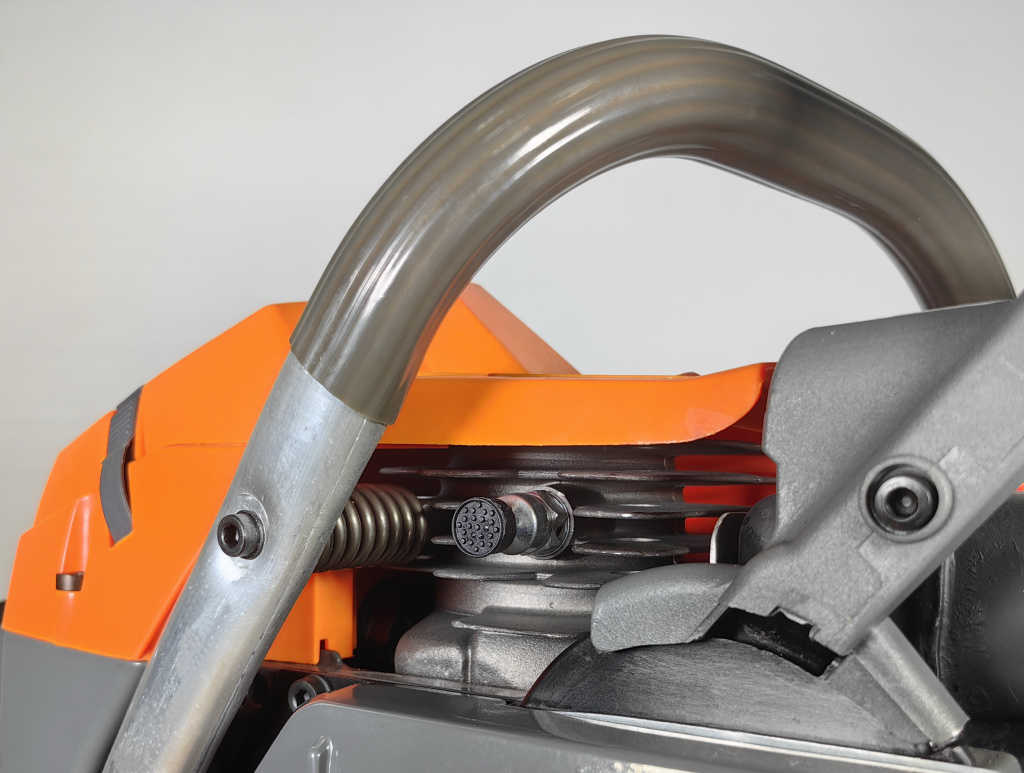

Расположение кнопки декомпрессионного клапана на моделях ПБ-365, ПБ-372ХР.
Эксплуатация бензопилы.
Как держать бензопилу при запуске.

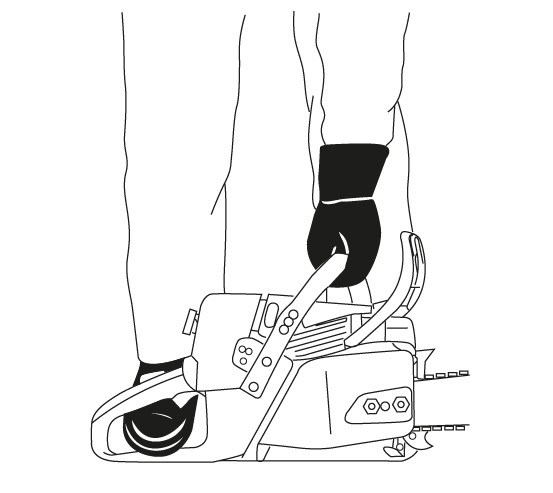

1. Вариант – на земле.
Бензопилу установите надежно на земле. Займите устойчивое положение. Пильная цепь не должна соприкасаться с землей, а также какими-либо предметами. Бензопилу крепко прижмите левой рукой за трубчатую ручку к земле – большой палец под трубчатой рукояткой. Правую ногу вставить в заднюю рукоятку.

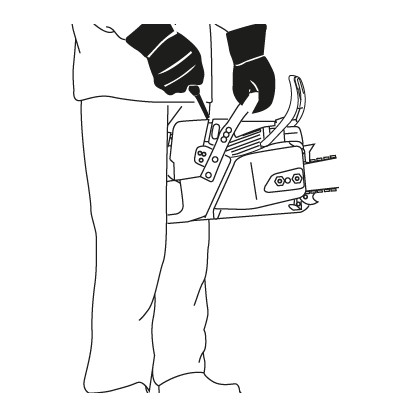

2. Вариант - между колен или бёдер.
Заднюю рукоятку зафиксируйте между колен или бёдер. Левой рукой надежно удерживайте трубчатую ручку – большой палец под трубчатой рукояткой.
Запуск бензопилы.
Модели ПБ-180, ПБ-250, ПБ-361, ПБ-440.
1. Тормоз пильной цепи нажмите вперёд – цепь пилы заблокируется.
2. Нажмите и удерживайте одновременно рычаг блокировки газа и рычаг газа.
3. Установите в необходимое (для запуска в Ваших условиях – холодный или прогретый двигатель) положение комбинированный рычаг.
4. Правой рукой возьмитесь за ручку шнура стартера. Медленно потяните шнур возникновения сопротивления со стороны двигателя. Не допуская возврата ручки обратно продолжайте быстро тянуть ручку на полный взмах руки. При этом, надежно удерживайте пилу за переднюю трубчатую рукоятку. Медленно (с натягом шнура) верните ручку в начальное положение. Двигатель должен запуститься.
1. Тормоз пильной цепи нажмите вперёд – цепь пилы заблокируется.
2. Переключатель запуска/остановки установите в положение запуска.
3. Установите в необходимое (для запуска в Ваших условиях – холодный или прогретый двигатель) положение рычаг воздушной заслонки.
4. Правой рукой возьмитесь за ручку шнура стартера. Медленно потяните шнур возникновения сопротивления со стороны двигателя. Не допуская возврата ручки обратно продолжайте быстро тянуть ручку на полный взмах руки. При этом, надежно удерживайте пилу за переднюю трубчатую рукоятку. Медленно (с натягом шнура) верните ручку в начальное положение. Двигатель должен запуститься.
В моделях бензопил ПБ-361, ПБ-365, ПБ-372ХР, ПБ-440 конструктивно предусмотрен декомпрессионный клапан для облегчения пуска. Нажмите кнопку для открытия декомпрессионного клапана. После первого срабатывания зажигания клапан декомпрессии автоматически закроется. Поэтому нажимайте кнопку перед каждым последующим запуском.
После первого срабатывания зажигания.
1. Комбинированный рычаг установите в положение открытой воздушной заслонки (модели ПБ-180, ПБ-250, ПБ-361, ПБ-440).
Рычаг воздушной заслонки установите в положение открытой заслонки (модели ПБ-365, ПБ-372ХР).
2. Нажмите кнопку декомпрессионного клапана (для моделей ПБ-361, ПБ-365, ПБ-372ХР, ПБ-440).
3. Запустите бензопилу.
Двигатель запустился.
1. Кратковременно, без удержания нажмите одновременно рычаг блокировки газа и рычаг газа.
2. Комбинированный рычаг автоматически перейдет в рабочее положение и двигатель будет находиться режиме холостого хода (модели ПБ-180, ПБ-250, ПБ-361, ПБ-440).
3. Рычаг тормоза пильной цепи потяните к трубчатой рукоятке для снятия блокировки тормоза.
ВНИМАНИЕ! На этом этапе пильная цепь будет разблокирована.
ВНИМАНИЕ! Полноценный газ давать только при отпущенном тормозе пильной цепи. Повышенная частота вращения мотора при заблокированном тормозе цепи уже через короткое время приведет к повреждению сцепления и тормоза цепи.
Остановка двигателя.
Для остановки двигателя переведите комбинированный рычаг в положение остановки модели (ПБ-180, ПБ-250, ПБ-361, ПБ-440) или переключатель запуска/остановки в положение STOP (модели ПБ-365, ПБ-372ХР).
Если двигатель запустился, заглох и более не запускается.
Это произошло в следствии того, что Вы не перевели после запуска комбинированный рычаг (модели ПБ-180, ПБ-250, ПБ-361, ПБ-440) или рычаг воздушной заслонки (модели ПБ-365, ПБ-372ХР) из положения закрытой воздушной заслонки в положение открытой воздушной заслонки. Свеча зажигания двигателя при этом заливается топливом, и последующий запуск невозможен.
Проделайте следующие действия:
1. Комбинированный рычаг установите в положение остановки (модели ПБ-180, ПБ-250, ПБ-361, ПБ-440). Установите переключатель запуска/остановки в положение STOP (модели ПБ-365, ПБ-372ХР).
2. Демонтируйте свечу зажигания.
3. Свечу зажигания просушите.
4. Потяните несколько раз ручку ручного стартера – для вентиляции камеры сгорания.
5. Установите просушенную свечу зажигания на место.
6. Комбинированный рычаг установите в положение открытой воздушной заслонки (модели ПБ-180, ПБ-250, ПБ-361, ПБ-440). Переключатель запуска/остановки установите в рабочее положение, рычаг воздушной заслонки в положение открытой заслонки (модели ПБ-365, ПБ-372ХР).
7. Повторно произведите запуск двигателя.
Эксплуатация.
ВНИМАНИЕ! В период обкатки (время выработки двух топливных баков бензопилы) не давайте работать бензопиле на максимальных оборотах без нагрузки.
Контролируйте как можно чаще натяжение цепи пилы. Новая цепь пилы должна подтягиваться значительно чаще, чем цепь, находящаяся длительное время в эксплуатации.
В холодном состоянии цепь пилы должна прилегать к нижней стороне шины, однако, еще должна существовать возможность протягивания цепи от руки по направляющей шине. Если необходимо, подтяните цепь.
При рабочей температуре цепь пилы удлиняется и провисает. Ведущие звенья на нижней стороне шины не должны выходить из паза – иначе цепь пилы может сорваться с шины.
При охлаждении цепь пилы стягивается. Не ослабленная цепь пилы может привести к повреждению коленвала и подшипников.
После продолжительной работы при полной нагрузке оставьте двигатель работать 2-3 минуты на холостом ходу, пока большая часть тепла не будет отведена потоком охлаждающего воздуха, благодаря чему снижается нагрузка на детали привода (система зажигания, карбюратор).
