Все работы по подключению генераторных установок с автоматическим запуском выполняются только специалистом-электриком, имеющим соответствующую квалификацию, допуск к подключению силовых установок с автоматическим запуском и опыт работы с ними.

Неправильное подключение установки может привести к выходу из строя генератора или всей электросети!


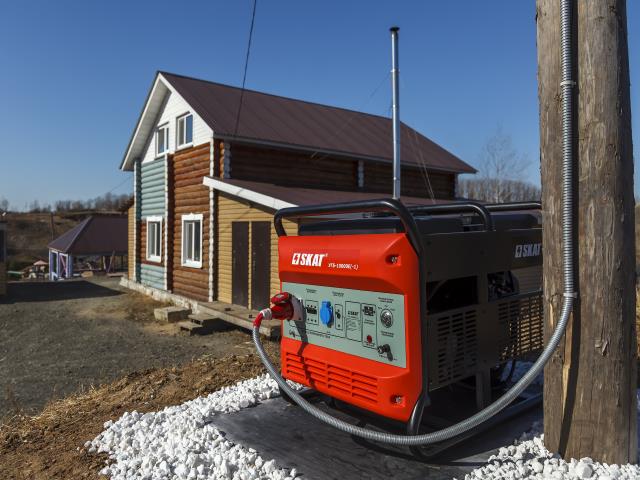

Чтобы подготовить генератор СКАТ к работе





Проведите необходимые процедуры по подготовке двигателя к работе — проверьте уровень масла, заполните топливный бак и так далее.

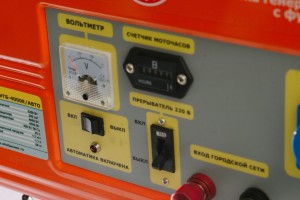

Поставьте выключатель автоматического режима в положение «ВЫКЛ».





Подключите соответствующие провода к входу внешней электрической сети на панели управления УГБ-5000Е/AВТО, УГБ-6000Е/AВТО, УГБ-7500Е/AВТО, УГБ-8200Е/АВТО, УГБ-9200Е/АВТО (черная и коричневая клеммы). Сечение провода должно быть не менее 4 мм2 (медь).

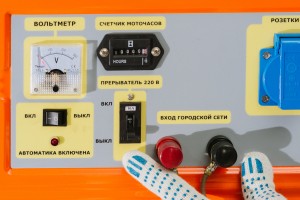

Обратите внимание на прерыватель цепи — он должен находиться в положении «ВЫКЛ».

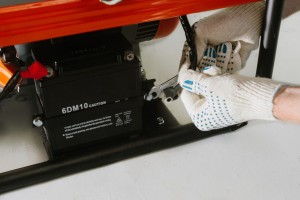

Подсоедините аккумулятор.


Во избежание сбоя в работе системы необходимо проверять состояние зарядки аккумулятора не реже чем раз в две недели. В режиме резервного ожидания происходит подзарядка аккумулятора от городской сети. Проверку состояния заряда нужно проводить, чтобы не оказаться без резервного источника питания в момент аварийного отключения электроэнергии.

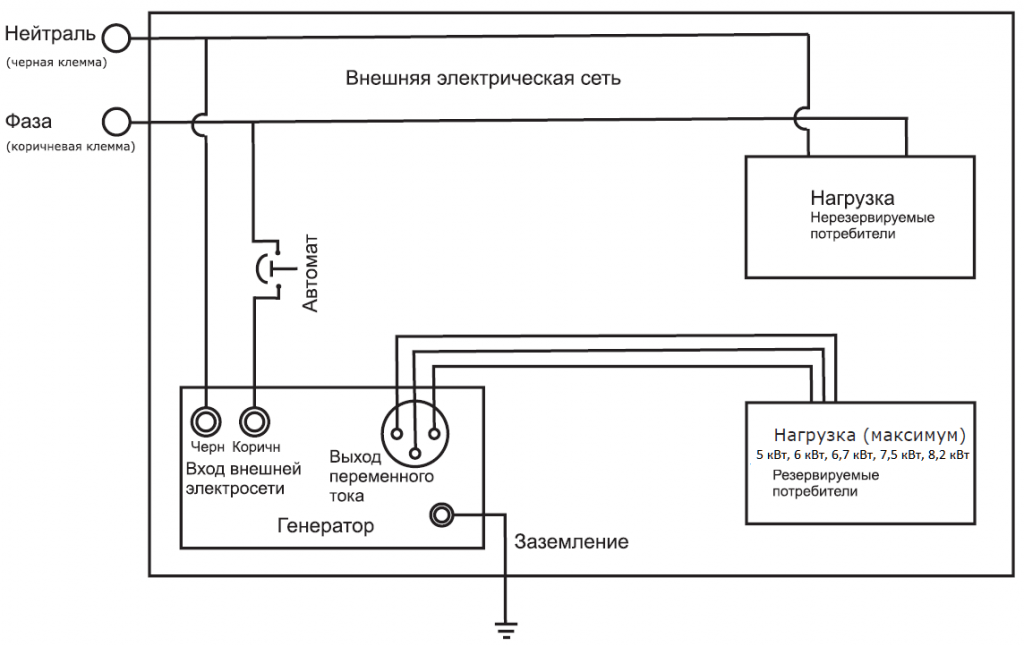

Принципиальная схема подключения к внешней электросети.




  • Электроприборы, нуждающиеся в резервном питании, на схеме выделены в отдельную цепь. Остальные подключены по обычной схеме к городской сети. Фаза монтируется через автоматический предохранитель.
  • Для подключения потребителей резервного питания рекомендуем использовать 32 А розетку. С нее можно снять полную мощность генератора.
  • Обязательно подключите контур заземления, который обеспечит вашу безопасность и защиту генератора!
  • Мощность потребления по линии резервного питания не должна превышать номинальную мощность генератора даже в режиме ожидания. Реле блока автоматики и розетки генератора не рассчитаны на большую нагрузку.

Хотите сэкономить на ремонте? Не перегружайте генератор!

Запрещается подключать нагрузку, превышающую номинал, даже при неработающем, находящемся в режиме ожидания генераторе. Перегрузка генератора может сжечь обмотку и привести к выходу установки из строя. Такая поломка НЕ считается гарантийным случаем.


При подключении внешней электрической сети к генератору убедитесь в надежности изоляции соединений – это поможет гарантировать вашу безопасность и убережет от короткого замыкания.


Стабилизация напряжения

Для подключения потребителей, требовательных к качеству электроэнергии в быту и на производстве, часто применяют стабилизаторы напряжения.


Чтобы понять, в каком порядке нужно подключить дополнительный стабилизатор, попробуйте подключить потребители напрямую к генератору в тестовом режиме.



Если работа потребителей стабильна (не выдают ошибку, не срабатывают системы защиты,нет постороннего шума при работе потребителей)



Если качество тока, выдаваемого генератором, потребителям «не нравится»



Исправлять выходной сигнал переменного тока с генератора, затрачивая при этом лишнюю мощность генератора на компенсацию потерь в стабилизаторе, нет смысла.

Стабилизатор можно включить в цепь перед генератором. При рабочей городской сети потребители запитаны через стабилизатор и потребляют стабильное напряжение. При отключении городской сети в автоматическом режиме запустится генератор и запитает аварийные потребители или весь объект.



Стабилизатор необходимо ставить после генератора.

В этом случае работа цепи будет выглядеть следующим образом — от генератора или от городской сети напряжение на потребители будет подаваться через стабилизатор напряжения.



Стабилизатор с нагрузкой, подключенный к генератору, является индуктивным потребителем, не важно, какая нагрузка подключена к стабилизатору — активная или реактивная. Связано это с трансформатором, примененным в его электрической схеме. Необходимо учитывать КПД трансформатора и включать его в расчет подбора мощности генератора.


voskl-150x150.png   Особое внимание уделите выбору стабилизатора. Они различаются по принципу работы, мощности, диапазону входного напряжения и прочим характеристикам.

Заземление генератора

Зачем нужно заземление?


  • Цель защитного заземления – снизить до безопасной величины напряжение относительно земли на металлических частях генераторной установки.
  • Грамотно установленное заземление – залог безопасности для вас и вашего дома или производства!


Все элементы заземляющего устройства соединяются между собой при помощи сварки, места сварки покрываются битумным лаком во избежание коррозии. Допускается присоединение заземляющих проводников при помощи болтов.


Варианты заземлителей для устройства заземления на открытой местности:

  • Металлический стержень диаметром не менее 15 мм и длиной не менее 1500 мм.
  • Металлическая труба диаметром не менее 50 мм и длиной не менее 1500 мм.
  • Лист оцинкованного железа размером не менее 1000х500 мм.




Чтобы заземлить генератор:

  1. Погрузите заземлитель в землю до влажных слоев грунта.
  2. Обратите внимание, что на заземлителях должны быть оборудованы зажимы или другие устройства, обеспечивающие надежное контактное соединение провода заземления с заземлителем.
  3. Противоположный конец провода соедините с клеммой заземления генератора.
  4. Проследите, чтобы сопротивление контура заземления было не более 4 Ом, причем контур заземления должен располагаться в непосредственной близости от генератора.
