Перед вами пошаговая инструкция по обслуживанию (очистка/замена) воздушного фильтра на дизельном генераторе СКАТ УГД-11500Е, УГД-11500ЕТ, УГД-11500ЕТ (10,4 кВт в режиме 220 В):


1.      Демонтируйте воздушный фильтр.

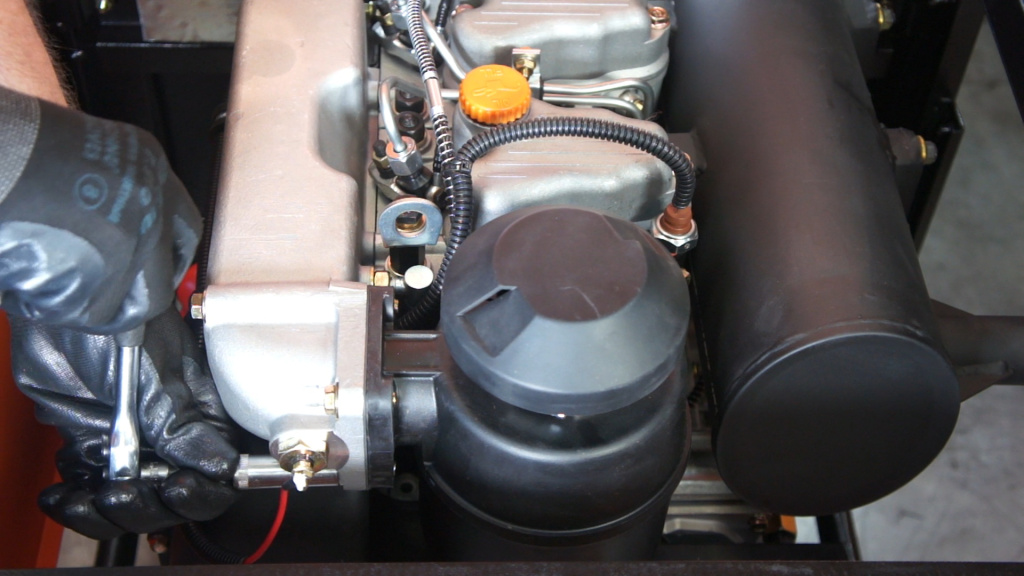

 Демонтируем фильтр 1.jpg

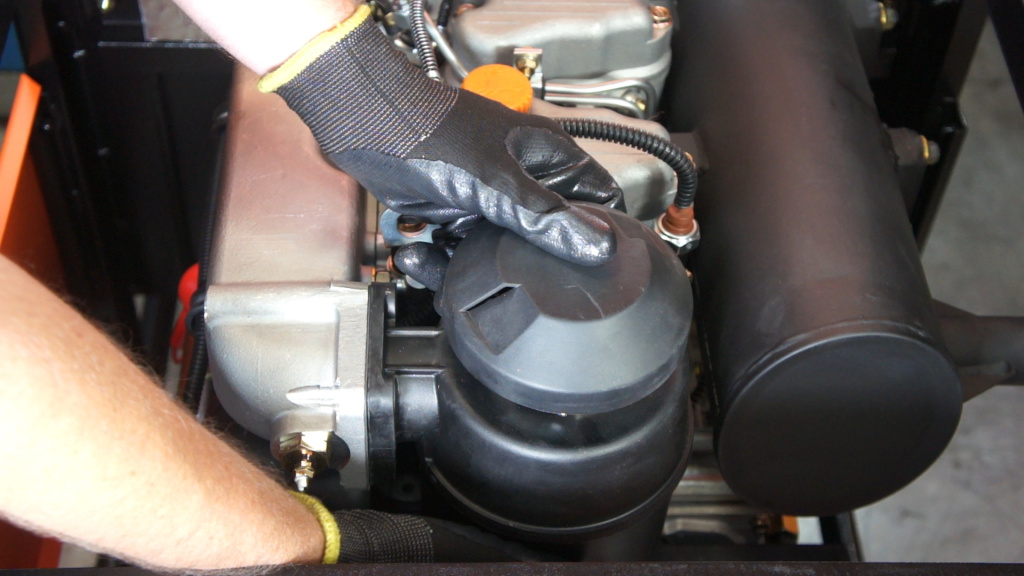

 Демонтируем фильтр 2.jpg


2.      Разберите фильтр и извлеките фильтрующие элементы.

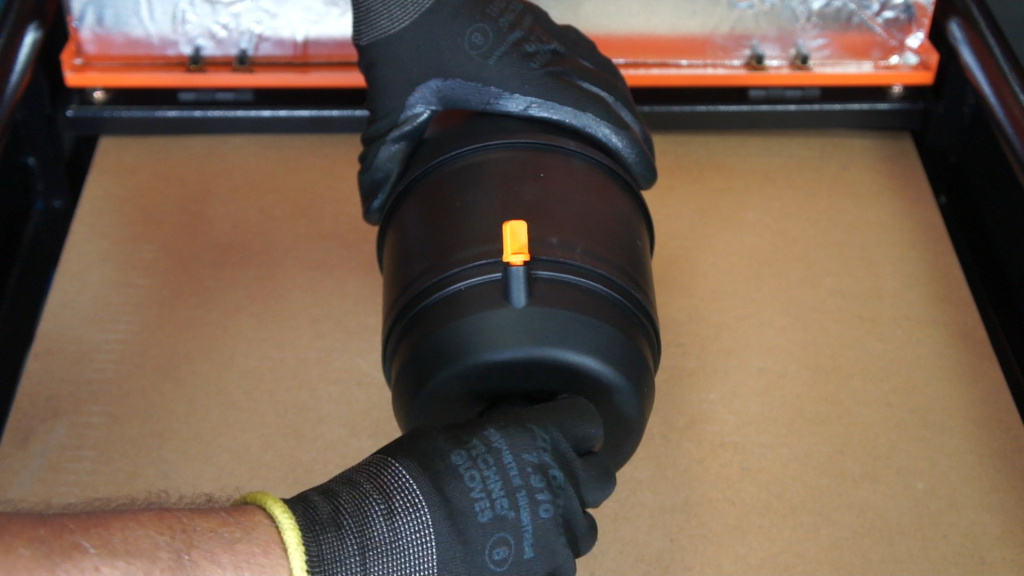

 Разберите фильтр 1.jpg

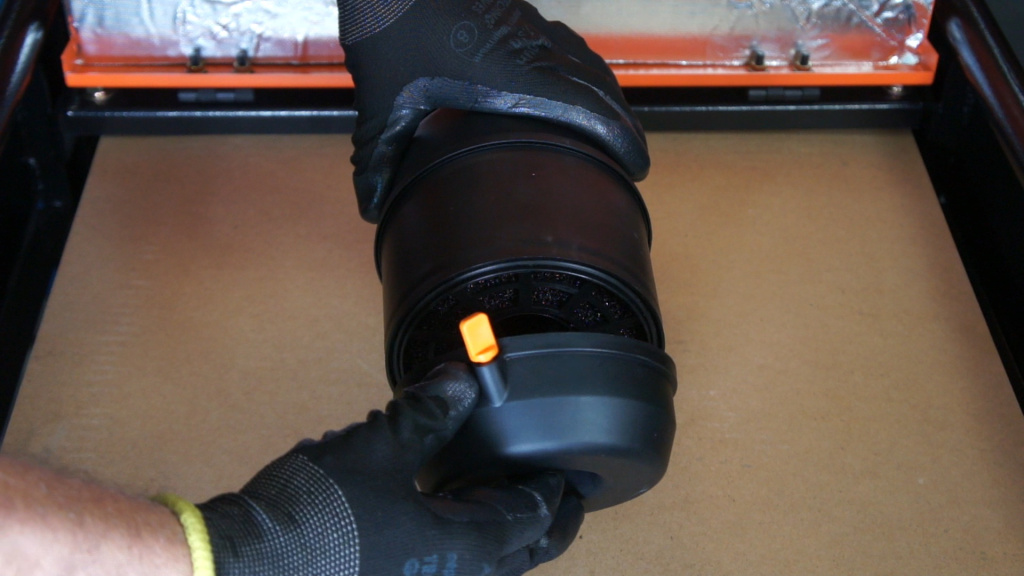

 Разберите фильтр 2.jpg

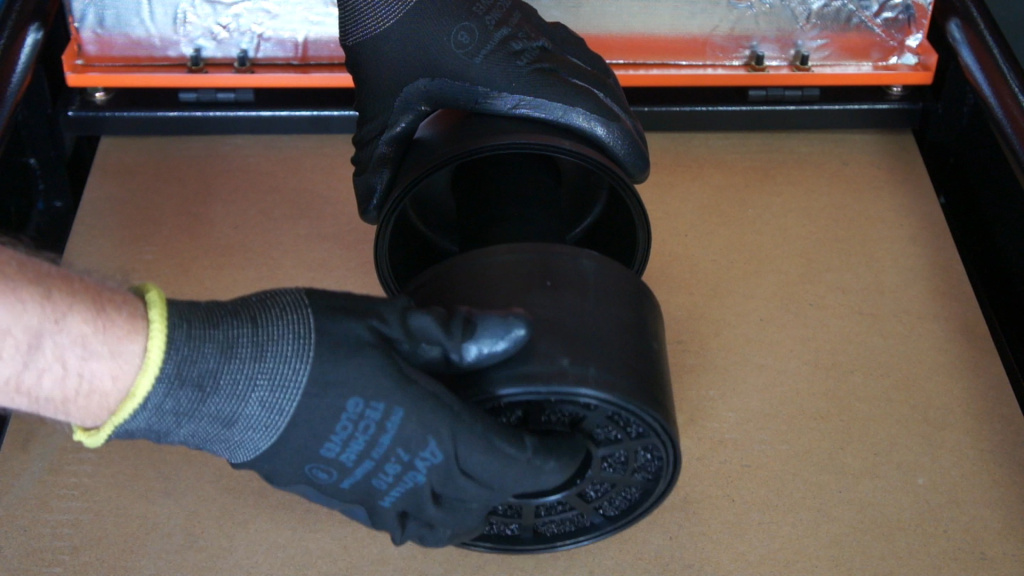

 Разберите фильтр 3.jpg

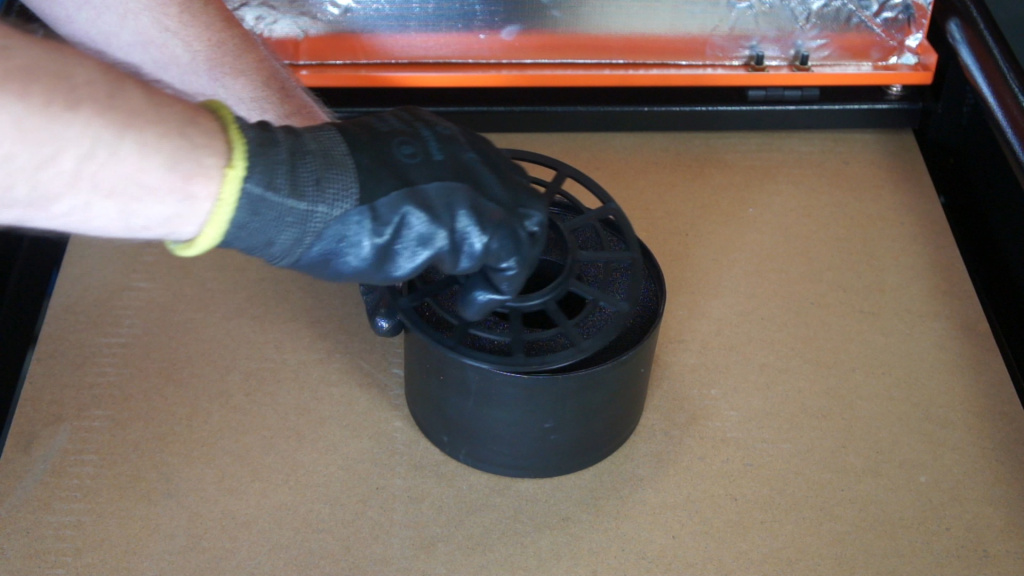

 Разберите фильтр 4.jpg

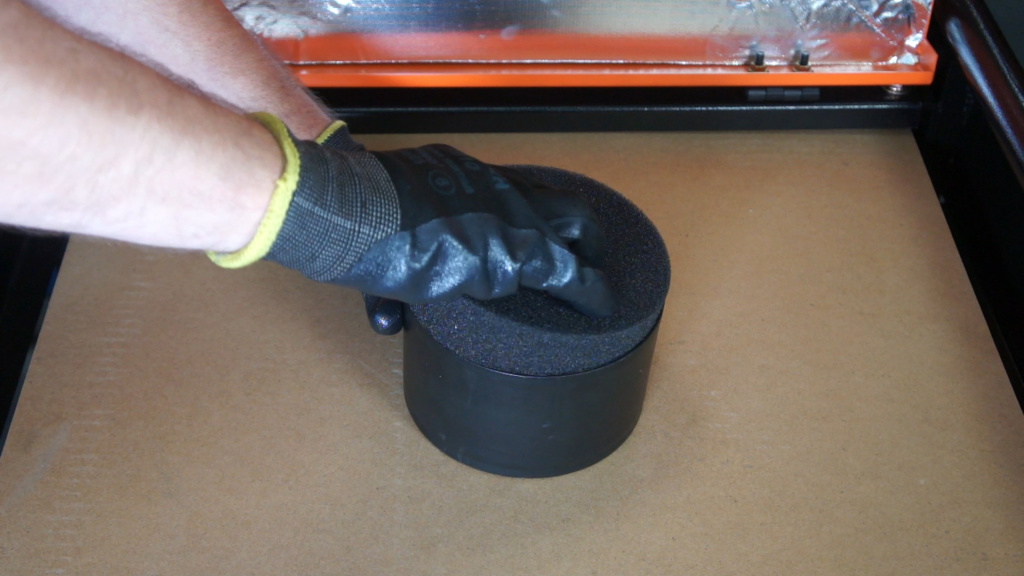

 Разберите фильтр 5.jpg

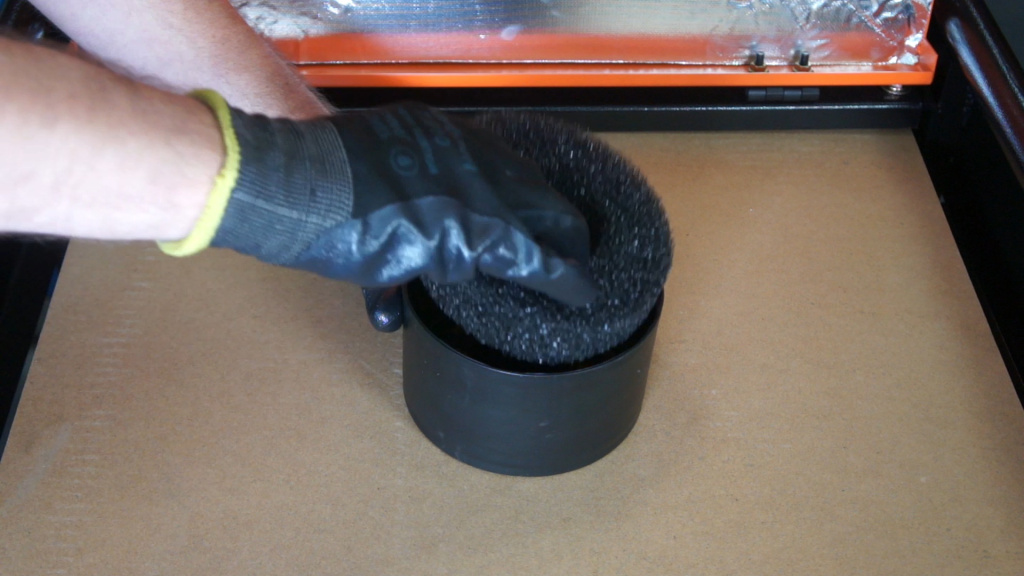

 Разберите фильтр 6.jpg

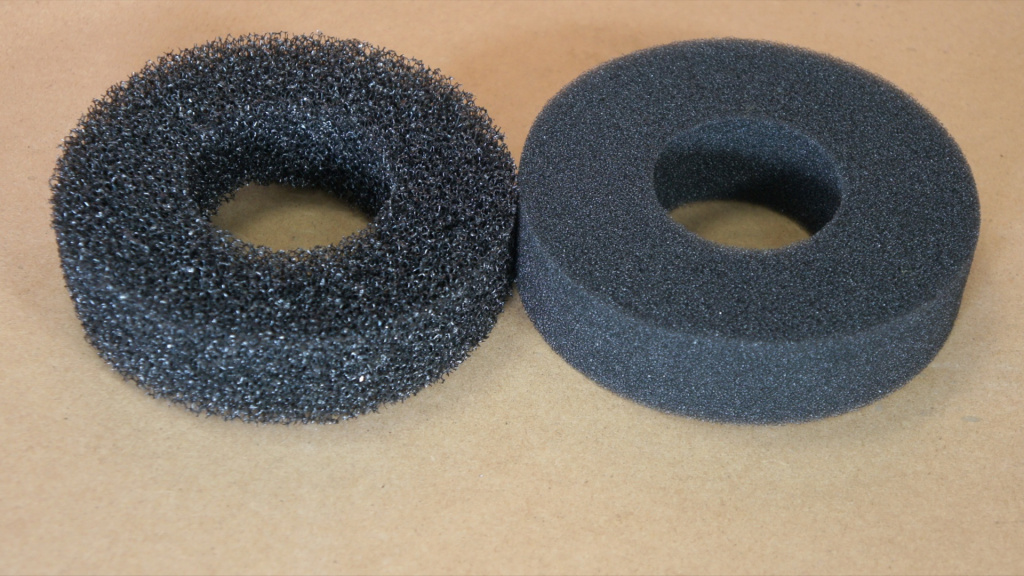

 Разберите фильтр 7.jpg


3.      Промойте фильтрующие элементы в теплом мыльном растворе, хорошо отожмите, не скручивая, и просушите.



4.      Соберите фильтр.



5.      При помощи шприца залейте 50 г чистого моторного масла через отверстие щупа в корпусе фильтра.

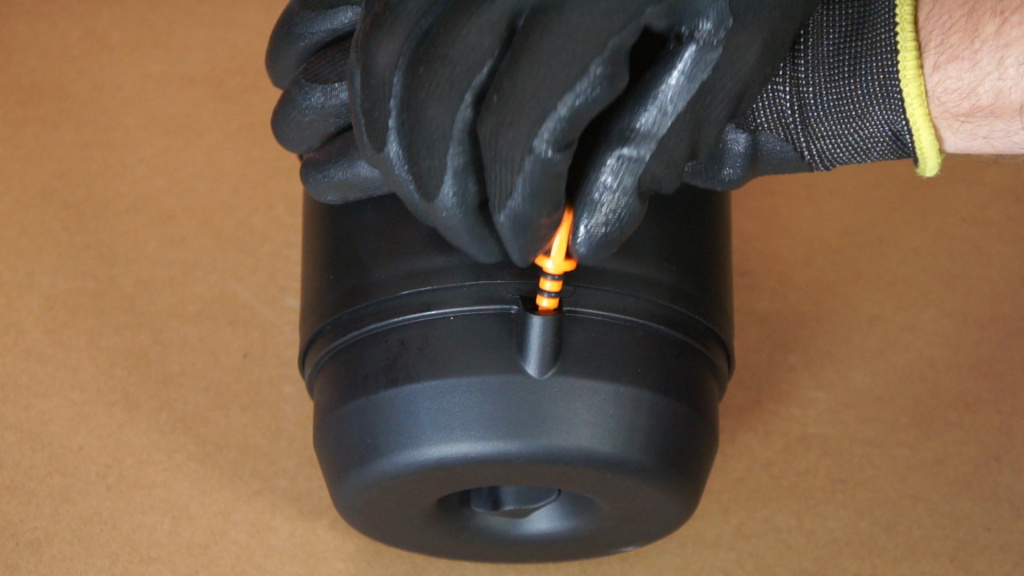

 Извлекаем щуп.jpg

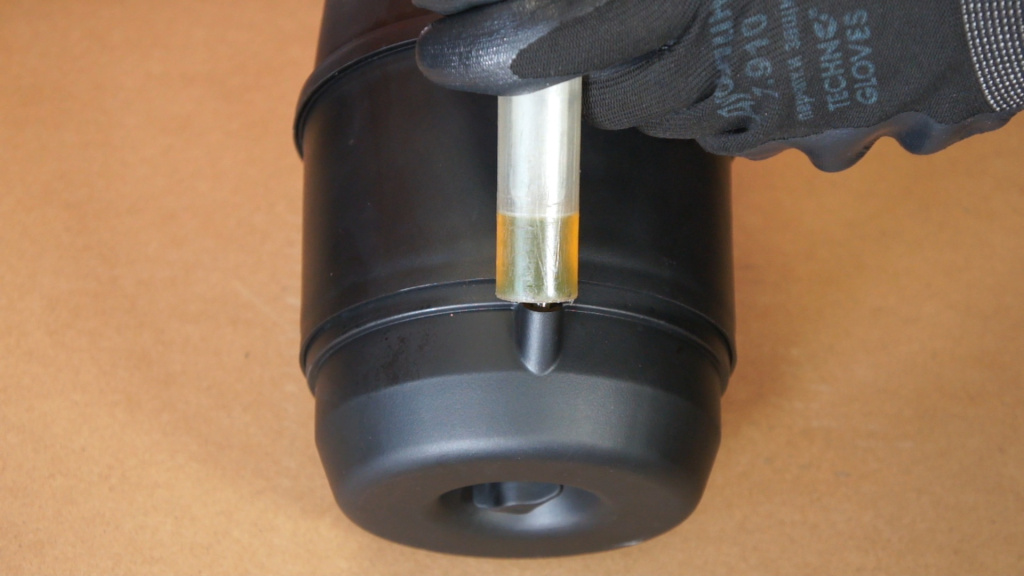

 Заливаем масло.jpg



6.      Проконтролируйте уровень масла. Уровень должен находиться между минимальной и максимальной отметками на щупе.

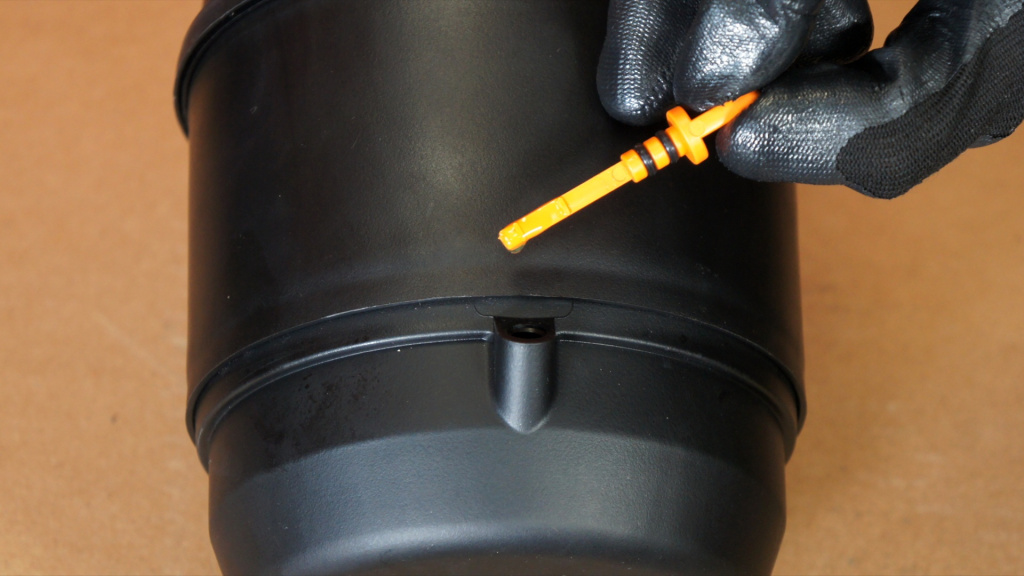

 Проверяем уровень масла.jpg



7.      Установите фильтр на генератор.

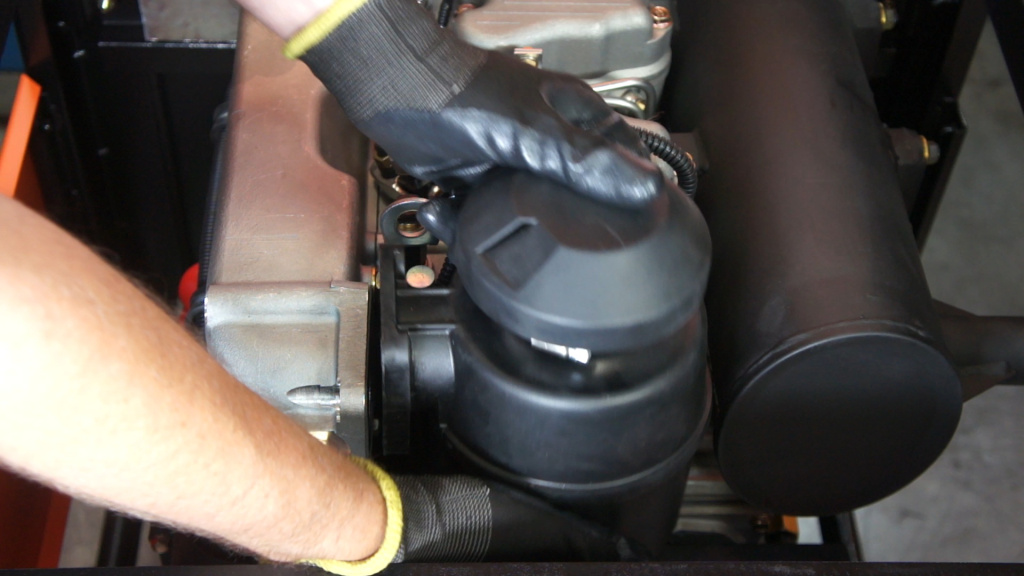

 Монтируем фильтр 1.jpg

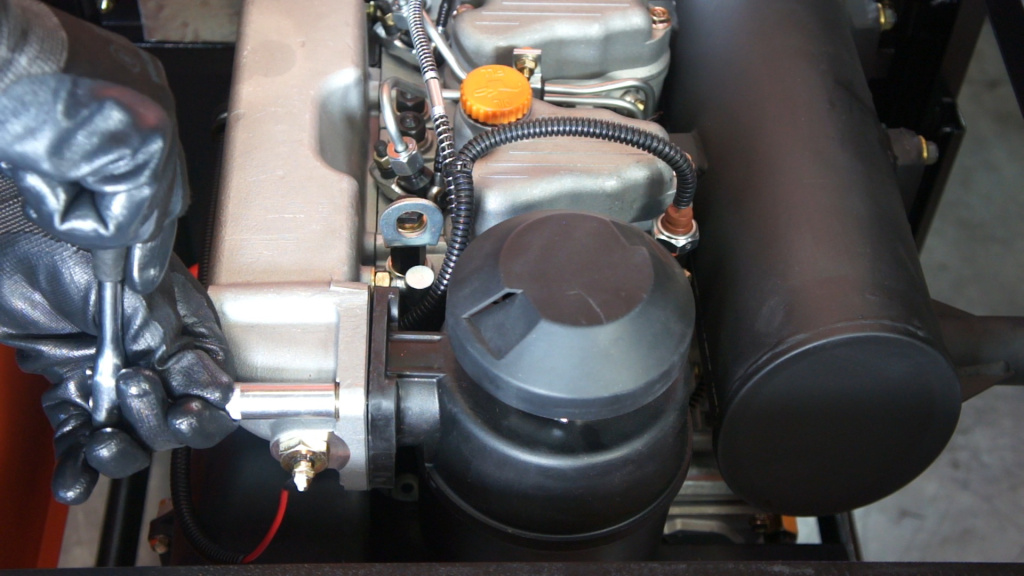

Монтируем фильтр 2.jpg




Видеоинструкция по обслуживанию воздушного фильтра для этих моделей:
